Какие применяются формы исполнения электрических машин по способу крепления и


монтажа?

По расположению и конструкции подшипников, а также по способу крепления и монтажа электрические машины имеют несколько форм исполнения (рис. 4).

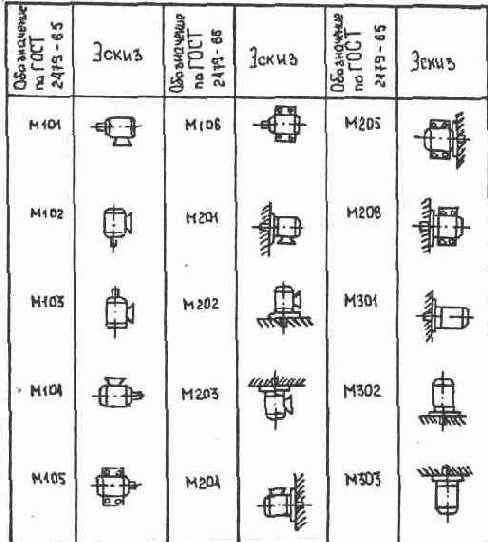

Рис. 4. Исполнение электрических двигателей по способу крепления

Наиболее употребительной формой исполнения являются электрические машины с горизонтальным расположением вала, с двумя щитовыми подшипниками и станиной на лапах для крепления установки на горизонтальном основании, стене и потолке.

У электрических машин с фланцевым креплением может и не быть лап. В этом случае фланец располагается на станине или на подшипниковом щите.

Машины с двумя щитовыми подшипниками могут работать и в вертикальном положении. Подшипники электродвигателей для вертикальной установки рассчитаны только на массу ротора и соединительной муфты и не допускают добавочной осевой нагрузки.

Наиболее распространенные формы исполнения электродвигателей серии 4А, Да, АОЛ2 приведены на рис. 4.
