Какие паспортные данные указываются на щитке асинхронного электродвигателя?
Каждый двигатель снабжается техническим паспортом в виде приклепанной металлической таблички, на которой приведены основные характеристики двигателя. В паспорте указан тип двигателя. В нашем случае это двигатель типа 4А100S2УЗ (рис.3): асинхронный электродвигатель серии 4А закрытого исполнения с высотой оси вращения 100 мм, с короткой длиной корпуса, двухполюсный, климатического исполнения У, категории 3.
Заводской N 100592 дает возможность отличить электрическую машину среди однотипных.
Далее приведены цифры и символы, которые расшифровываются следующим образом:
3 ~ — двигатель трехфазного переменного тока;
50 Hz — частота переменного тока (50 Гц), при которой двигатель должен работать;
4, 0 KW — номинальная полезная мощность на валу электродвигателя; cosф=0,89 — коэффициент мощности; A/Y — обмотка статора может соединяться в треугольник или в звезду;
. 220/380V, 13, 6/7, 8А — при соединении обмотки статора в треугольник она должна включаться на напряжение 220 В, а при соединении в звезду — на напряжение 380 В. При этом машина, работающая с номинальной нагрузкой, потребляет 13, 6 А при включении на треугольник и 7, 8 А — при включении на звезду;
S1— двигатель предназначен для длительного режима работы;
2880 об/мин — частота вращения электродвигателя при номинальной нагрузке и частоте сети 50 Гц. Если двигатель работает вхолостую, частота вращения ротора приближается к частоте вращения магнитного поля статора;
КПД = 86, 5% — номинальный коэффициент полезного действия двигателя, соответствующий номинальной нагрузке на его валу;
IP44 — степень защиты. Двигатель изготовлен во влагоморозостойком исполнении. Может работать в среде с повышенной влажностью и на открытом воздухе.
В паспорте указан ГОСТ, класс изоляции обмотки (для класса В предельно допустимая температура 130°С), масса машины и год выпуска.

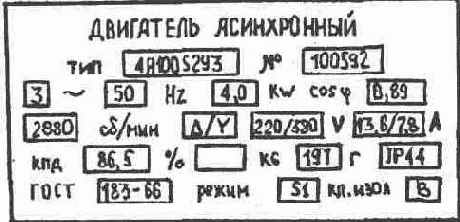

Рис. 3. Табличка с паспортными данными электродвигателя серии 4А.
