Какие электрифицированные машины используют в кормоприготовлении для подсобного хозяйства?
Универсальный измельчитель кормов КУ-4 с помощью набора сменных рабочих органов позволяет дробить зерно, перерабатывать солому и Корнеплоды, лущить початки кукурузы. Мощность электропривода установки 600 Вт. Производительность измельчителя на резке соломы 90 кг/ч, зерна 20 кг/ч.
Бытовой измельчитель кормов ИБК-1 имеет электродвигатель мощностью 600 Вт. Его производительность на резке соломы 90 кг/ч и зерна 20 кг/ч.
Зернодробилки ДЗТ-Т-1 и ДЗ-Т-1 снабжены электродвигателями мощностью по 600 Вт. Их производительность соответственно 75 и 40 кг/ч зерна.
Электродробилки пищевых отходов ЭД-Т-1 также приводит в действие электродвигатель мощностью 600 Вт. Производительность 50 кг/ч.
Электрокорнеплодорезка ЭКР-1 измельчает корнеплоды на ломтики. Мощность электропривода 280 Вт. Производительность машины 150—300 кг/ч.
Универсальная бытовая машина Э-270 предназначена для приготовления кормов и выполнения деревообрабатывающих работ. Используя ее, можно измельчать солому и сено, резать корнеплоды, дробить зерно, лущить початки кукурузы, распиливать, строгать и фрезеровать древесину. Базовая машина имеет электродвигатель мощностью 1, 1 кВт. Частота вращения вала электродвигателя 1450 об/мин.
Все перечисленные машины включают в однофазную сеть напряжением 220 В.
Какие электрифицированные аппараты применяют для дойки коров?
Для дойки коров используют индивидуальный доильный агрегат АИД-1, который входит в комплект оборудования ОК-1. Чтобы доильный агрегат работал, необходима вакуумная установка, состоящая из вакуум-насоса и электродвигателя мощностью 0, 6 кВт и напряжением 220 В.
Агрегат в работу можно включать только при надежном заземлении электрооборудования и установке аппарата защитного отключения.
Какие инкубаторы применяют в личных подсобных хозяйствах?
Практически используют инкубаторы двух типов: «Наседка» и ИПХ-5. Бытовой инкубатор «Наседка» рассчитан на инкубацию 48 куриных яиц. Потребляемая мощность 190 Вт, напряжение сети 220 В. Расход электроэнергии за один цикл инкубации 60 кВт*ч.
В малогабаритном настольном инкубаторе ИПХ-5 можно одновременно выводить цыплят из 50 яиц.
Потребляемая мощность 85— 100 Вт, напряжение сети 220 В. Какие электрические насосы применяют в подсобном хозяйстве? Электрический насос состоит из двух основных частей: электродвигателя и лопастного центробежного насоса. Рабочее колесо вместе с лопастями центробежного насоса заключено в корпус и соединено с валом электродвигателя. При вращении рабочего колеса вода, заполняющая насос, под действием центробежной силы выбрасывается из корпуса, выполненного в виде улитки, в напорный трубопровод и подается в резервуар или на раздачу. Во время вращения рабочего колеса во всасывающем патрубке насоса создается вакуум, за счет которого вода непрерывно поступает во всасывающий трубопровод. Насосы центробежного типа могут работать только в том случае, если рабочее колесо, а следовательно, и всасывающий трубопровод заполнены водой. Поэтому, чтобы удержать воду внутри насоса при его остановке, на конце всасывающего трубопровода смонтировано приемное устройство с обратным клапаном. Если насос запускается в работу впервые или после ремонта, то в корпус насоса предварительно заливают воду. У сельского населения наиболее распространены малогабаритные центробежные насосы «Кама», «Агидель», «Урал», ЦМВБ-1, 6-15, БЦНМ-3, 5/17, БЦНМ-4/17, 1СЦВ-1, 5 и ВС-0, 5/18М. Помимо центробежных насосов, сельское население применяет насосы вибрационного типа. Принцип их действия основан на использовании электромагнитных колебаний, передаваемых клапану-плавнику. При сравнительно небольшой потребляемой мощности (250 Вт) и малой массе подача такого насоса достигает 1, 5 м^3/ч при полном напоре 20 м. Электронасос «Кама» (рис. 22) объединяет электродвигатель и лопастный центробежный насос. Электрический двигатель типа УЛ-06 коллекторный, универсальный, снабжен специальным помехоподавляющим устройством. Его мощность 330 Вт, частота вращения 5000 мин^-1. Включать насос без нагрузки нельзя, так как частота вращения двигателя может возрасти до недопустимого значения. Основные части центробежного лопастного насоса — корпус и рабочее колесо.
В комплект входит приемное устройство с обратным клапаном. Корпус насоса разъемный. При разборке насоса для осмотра или ремонта рабочего колеса всасывающий трубопровод демонтировать не нужно. Электродвигатель к насосу крепят болтами с пружинными шайбами. Вал, выходящий из насоса, уплотнен сальником, состоящим из двух резиновых манжет, вставки между ними, двух шайб и стягивающей гайки. Для гидравлического уплотнения в сальник подается вода из напорной полости через специальный канал в крышке насоса. Кожух защищает двигатель от попадания воды сверху. Рабочее колесо насоса состоит из двух склепанных между собой дисков — верхнего и нижнего. Верхний диск снабжен лопатками, нижний придает рабочему колесу требуемую жесткость. Рабочее колесо закреплено на валу электродвигателя. Чтобы удержать воду в насосе и во всасывающем трубопроводе, предусмотрено приемное устройство с фильтром и обратным клапаном, соединенное резьбой с концом всасывающей трубы. Приемное устройство устанавливают вертикально, так как обратный клапан закрывается под действи-

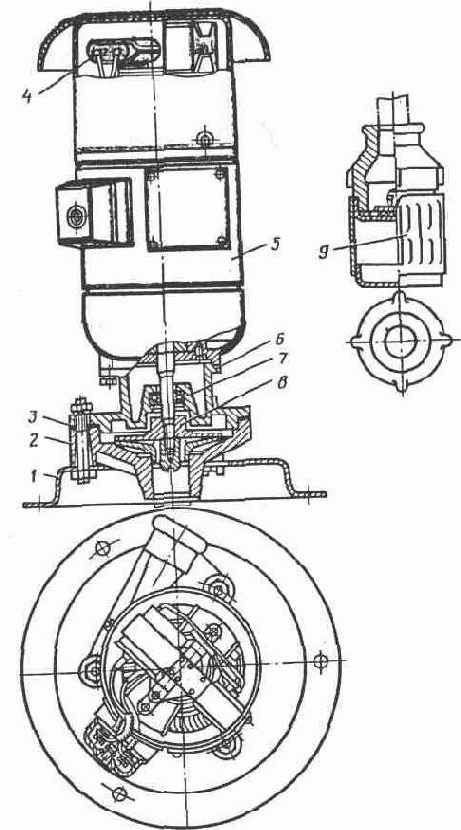

Рис. 22. Электронасос «Кама»: 1 - подставка; 2 - основание корпуса; 3 - прокладка; 4 - помеха- подавляющее устройство; 5 - электродвигатель; 6 - крышка насоса; 7 - сальник; 8 - рабочее колесо; 9 - приемное устройство ем собственного веса. При работе насоса вода выбрасывается рабочим колесом через нагнетательное отверстие в напорный трубопровод. Часть воды перетекает обратно во всасывающий патрубок через зазоры между выступами рабочего колеса и расточками в крышке и корпусе насоса. Эти зазоры не должны быть больше 0,15 мм. Сельские жители используют два типа этих насосов: «Кама-3» и «Кама-5». У них одинаковые габариты (диаметр 200 и высота 300 м) и масса (5,3 кг). Насосы рассчитаны на напор 17 м. У насоса «Кама-3» максимальная высота всасывания 6 м и подача 1,5 м^3/ч, у насоса «Кама-5» высота всасывания 7 м и подача 1,3—1,5 м^3/ч. Принцип действия объемно-инерционных насосов с электромагнитным вибрационным приводом основан на использовании электромагнитных колебаний, передаваемых клапану-плавнику.
При максимальном напоре до 40 м подача насосов составляет 1,5 м^3/ч. Их мощность до 250 Вт. Электромагнитный бытовой насос «Малыш» (рис.23) предназначен для подъема воды из трубчатых скважин диаметром 100 мм. При работе насос должен быть полностью погружен в воду. Однотипный насос НЭБ-1/20 предназначен для скважин диаметром не менее 200 мм. Эти насосы питаются от однофазной сети напряжением 220 В. Время непрерывной работы до 2 ч с последующим отключением на 15—20 мин. Вибрационный электронасос «Родничок» поднимает воду с глубины до 20 м, а «Струмок» — с глубины до 40 м. Насос «Струмок» по своим параметрам не отличается от насоса «Малыш». Мощность насоса «Родничок» 300 Вт, подача 0,5 м^3/ч.

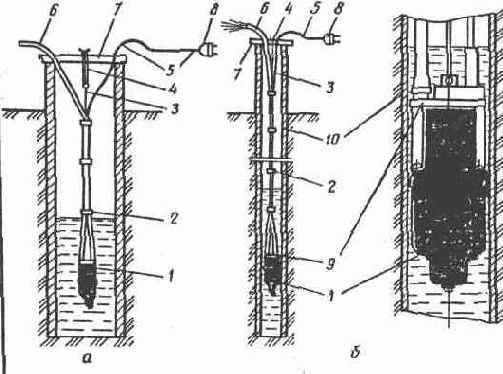

Рис. 23. Установка электронасоса «Малыш»: а - в колодце; б - в обсадной трубе; 1 - насос; 2 - связка провода со шлангом; 3 - капроновая подвеска; 4 - пружинная подвеска из резины; 5 - провод; 6 - шланг; 7 - перекладина; 8 - вилка; 9 - кольцо; 10 - обсадная труба
