Как высушить изоляцию обмоток?
Сопротивление изоляции обмотки статора между фазами и между фазами и корпусом, измеренное мегаомметром, должно быть не менее 0, 5 МОм. В случае значительного снижения сопротивления изоляции обмотки двигателя ее нужно подсушить внешним нагревом, методом потерь в стали или током короткого замыкания. Внешний нагрев применяют в том случае, если машина сильно отсырела. Для этого изоляцию обмоток обдувают горячим воздухом (рис. 5, а), используя воздуходувки с калориферами, лампы накаливания и нагревательные сопротивления. Мощность нагревательных элементов 3—10 кВт. Одновременно можно пропускать через обмотки ток. Величину тока при этом поддерживают в пределах 0, 4 — 0, 7 номинального тока электродвигателя. Для быстроходных двигателей (выше 1000 об/мин) берут нижние пределы тока, а для тихоходных (ниже 1000 об/мин) — более высокие значения тока.
Необходимое количество воздуха в минуту должно быть равно полуторному объему камеры, в которой сушат электродвигатель. Мощность нагревательного элемента в киловаттах должна быть численно равна объему камеры в кубических метрах. Если объем камеры для сушки двигателя равен 8м^3, то объем горячего воздуха, который надо пропускать в одну минуту через эту камеру, должен составлять 12 м^3, а мощность электронагревательного элемента — 8 кВт.
Для сушки изоляции обмоток током короткого замыкания (рис. 5, б) обмотки отдельных фаз замыкают накоротко и подают к ним пониженное

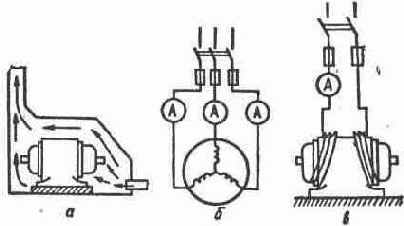

Рис. 5. Сушка изоляции электродвигателей: а —в камере с использованием воздуходувки; б —током короткого замыкания; в—при помощи специальной намагничивающей обмотки
напряжение. Источником напряжения при этом обычно служат сварочные трансформаторы.
Сверху электродвигатель покрывают теплоизолирующим материалом. Ток в обмотках статора доводят до 50% от номинального и поддерживают его на этом уровне 2 — 3 ч. В течение последующих 3 ч (с интервалами в 20 — 30 мин) ток доводят до 90% номинального. В первые 3 — 5 ч температура обмоток не должна превышать 40 —50°С, после 8 — 10 ч сушки — 60 — 70°С.
При этом температура выходящего воздуха не должна быть выше 50°С, а температура изоляции обмотки не должна превышать 70°С. Через каждые 2 ч проверяют термометром температуру обмоток и измеряют мегаомметром сопротивление их изоляции. Процесс сушки электродвигателя можно считать законченным, если при температуре горячего воздуха 50 — 60°С сопротивление изоляции будет оставаться неизменным в течение 3 — 5 ч. Для сушки изоляции обмоток статора электродвигателя любой мощности можно использовать потери мощности на вихревые токи в активной стали. Эти токи образуются в результате создания в стали статора переменного магнитного поля с помощью специальной обмотки (рис. 5, в). Намагничивающий ток выбирают в пределах 60 — 200 А, а число витков обмотки от 6 до 28. Напряжение на один виток обмотки 3 — 4, 5 В. Источником энергии служат сварочные трансформаторы. В начале сушки надо ускорить подъем температуры, а потом снизить ее до такого уровня, который необходим лишь для того, чтобы потери в стали покрывали потери тепла. Для этого обычно снижают подводимое напряжение или увеличивают число витков намагничивающей обмотки. Для сушки изоляции обмоток электродвигателя можно применять лампы инфракрасного излучения с зеркальными отражателями или обычные электрические лампы. Лампы монтируют в сушильном шкафу. Температуру воздуха в нем поддерживают в пределах 100 — 110°С. Для сушки обмоток можно применять переменный ток пониженного напряжения (в 3 — 5 раз меньше номинального). Ток в обмотке статора регулируют так, чтобы температура ее не превосходила 60 — 75°С. Продолжительность сушки небольших электродвигателей 8 — 12 ч.
