Как устроить электрообогреваемый пол?
Электрообогреваемые полы состоят из нагревательных проводов, уложенных зигзагообразно с требуемым шагом в слое бетона (рис. 12, а). Экранирующую сетку присоединяют к контуру выравнивания потенциала не менее чем в двух местах.

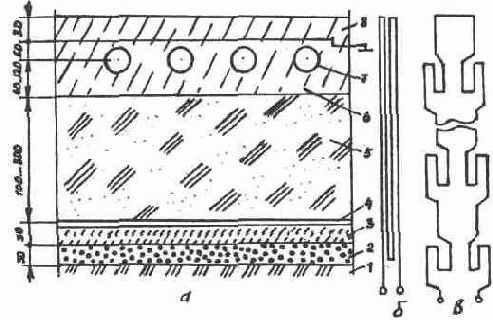

Рис. 12. Электрообогреваемый пол:
а — схематический разрез; б, в — способы укладки нагревательного провода; 1 — утрамбованный грунт; 2 ~щебень; 3, 6 — бетон, 4, 5 — гидро- и теплоизоляция, 7 — нагревательный провод; 8 — экранирующая сетка
Выходные концы нагревательного элемента протягивают в трубы и подключают к распределительным коробкам. Напряжение питания изолированных нагревательных элементов 220 В; к неизолированным проводам подводят пониженное напряжение через трансформатор.
При применении нагревательного провода ПНВСВ упрощается конструктивная схема бетонного пола, так как не нужна экранирующая сетка. Начиная рассчитывать нагревательные элементы, определяют конфигурацию и площадь обогреваемого участка пола. Если температура поверхности пола должна быть равномерной, провода укладывают с постоянным шагом (рис. 12, б). При необходимости дифференцировать температуру (например, в свиноматочнике) в зависимости от возраста животных принимают переменный шаг укладки (рис. 12, в): больший на площадке для свиноматки, меньший в месте размещения поросят. Рекомендуемые параметры для расчета электрообогреваемых полов приведены в таблице 12.
Таблица 12. Рекомендуемые параметры для расчета электрообогреваемых полов
| Вид животных |
Рекомендуемая температура пола,°С |
Поверхностный тепловой поток, Вт/м^2 |
Удельная обогреваемая площадь пола, м^2 /гол. |
Рекомендуемый шаг укладки нагревательного провода,м |
| Цыплята |
35-40 |
150-300 |
0,015-0,08 |
0,05-0,1 |
| Поросята |
25-30 |
100-200 |
1-1,5* |
0,1-0,15 |
| Свиньи на откорме |
18-20 |
80-150 |
2, 25 |
0,15-0,2 |
| Телята |
20-24 |
100-150 |
1. 5 |
0,1-0,15 |
| Коровы, больные маститом или артритом) |
26-29 |
150-200 |
|
0,15-0,2 |
* На приплод
