Kак устроена стиральная машина?
Промышленность выпускает стиральные машины следующих трех основных типов: СМР — с ручным отжимом; стирка и полоскание механизированы, отжим при помощи двух покрытых резиной валиков; СМП — полуавтоматические, с автоматическим устройством для регулирования времени стирки; стирка, полоскание, отжим, откачка и перекачка жидкости механизированы; СМА — автоматические, у которых стирка, полоскание, отжим, откачка и перекачка жидкости механизированы и автоматизированы.
Как устроены стиральные машины типа СМР? Общий вид и разрез стиральной типа СМР показаны на рисунке 21. На дне стирального бака 2 размещен дисковый активатор 21. На одном валу с активатором внутри корпуса 7 расположен центробежный насос, откачивающий жидкость из бака. Жидкость через сливное отверстие в дне бака, закрытое съемной решеткой 13, поступает по шлангу 10 в насос и через сливной шланг 9,. выведенный из корпуса машины, сливается при стирке снова в бак, обеспечивая тем самым циркуляцию стирающей жидкости. После окончания стирки жидкость по сливному шлангу выводится из машины.
Активатор и насос приводятся в движение асинхронным электродвигателем 19 посредством клиноременной передачи. Электродвигатель установлен на наклонной раме 18, продольные пазы которой позволяют перемещать двигатель и тем самым регулировать натяжение приводного ремня.
Отжимное устройство с двумя валиками 5 и 6, покрытыми резиной, монтируют в кронштейнах

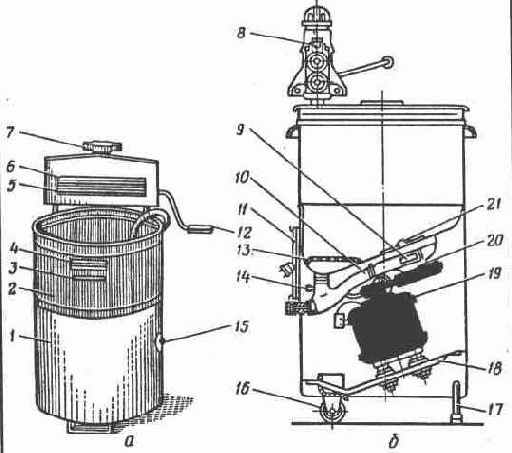

Рис. 21. Стиральная машина типа СМР: а - общий вид; б -разрез; 1 — корпус; 2 — стиральный бак; 3 — отметка уровня заполнения бака; 4 — ручка для переноса машины; 5 и 6 — валики отжимного устройства; 7 —регулировочный винт; 8 — пружина; 9 и 10 — сливной и соединительный шланги; 11 — скоба для намотки электрошнура; 12 — рукоятка отжимного устройства; 13 — решетка; 14 — шнур; 15 — реле; 16 — ролик; 17 — скоба для удержания машины при отжиме; 18 — рама; 19 — электродвигатель; 20 — насос; 21 — активатор
корпуса машины и закрепляют стопорными винтами. Плоская пружина 8 прижимает верхний валик к нижнему.
Усилие пружины изменяют регулировочным винтом 7. Валики вращают съемной рукояткой 12, которую вставляют в ось нижнего валика. Машину включают поворотом ручки реле времени 15. Переносят машину, приподнимая ее за пластмассовые ручки 4. Скоба 17 служит опорой машины и одновременно помогает удерживать ее при отжиме белья. Машину можно перевозить на двух роликах 16. На поверхности бака выдавлено продолговатое углубление 3, указывающее допустимый уровень жидкости. Соединительный шнур 14 после прекращения работы машины наматывают на скобу 11. К числу стиральных машин с ручным отжимом относятся «Волга-8Р» и «Таврия». Они рассчитаны на стирку 1, 5 кг сухого белья. Мощность, потребляемая ими, 350 Вт. У них два режима работы. Габариты машины «Волга-8Р» - 445х498х722 мм, а «Таврии» - 450х470х470 мм. К типу стиральных полуавтоматических машин относятся стиральные машины «Рига-15» с вкладной центрифугой, «Сибирь-6», «Аурика-78», «Золушка-2П», «Сибирь-7Б», «Эврика-3». Их стиральный бак вмещает от 1, 5 до 3 кг сухого белья. Мощность, потребляемая машинами, 500— 600 Вт. У них два режима работы (кроме «Рига-15»). Габариты машин примерно одинаковы и равны 700х400х700 мм. Стиральные машины «Эврика-автомат» (2 кВт), «Кишинев-2» (2, 4 кВт), «Вятка-автомат» (2, 2 кВт) имеют до 12 программ, благодаря которым автоматически заливается, сливается, нагревается вода, замачивается белье, вводится нужное количество моющих средств, полощутся и отжимаются вещи. Для подключения машины требуется разрешение электроснабжающих и коммунальных служб.
