Как подключить патрон?
В светильниках применяют патроны различной конструкции. Для ламп накаливания и ламп ДКЛ предназначены резьбовые патроны: для ламп мощностью до 60 Вт — патроны с диаметром резьбы 14 и 27 мм (или с резьбой Ц14 — малый цоколь и Ц27 — средний цоколь), для ламп мощностью до 200 Вт — патроны с резьбой Ц27, а для ламп мощностью от 300 до 1500 Вт -патроны с резьбой Ц40 (большой цоколь).
По конструктивному исполнению различают патроны подвесные с ниппелем, с ушком для подвешивания, потолочные и настенные. Наиболее распространены патроны в пластмассовом и фарфоровом корпусах. Контакты и контактные зажимы для присоединения проводов смонтированы на фарфоровых вкладышах.
К контактным зажимам патронов можно присоединить медные провода сечением 0, 5; 0, 75; 1;
1, 5; 2, 5 мм^2 и алюминиевые 2, 5 мм^2.

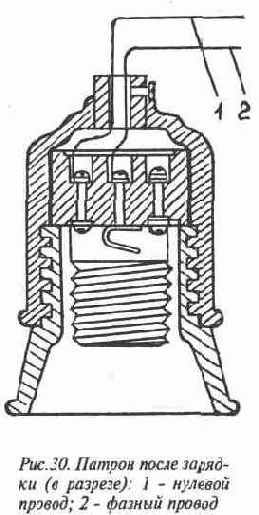

При зарядке патрона нулевой провод прикрепляют к винтовой гильзе патрона, а фазный - к верхнему контакту патрона (рис. 30).
Патроны для люминесцентных ламп выпускают стоечные, круглые и накидные с корпусами из пластмассы. К контактным зажимам патронов можно присоединять медные провода сечением до 1, 5мм^2.
