При питании синусоидальным током одной обмотки возникает магнитное поле, пульсирующее во времени с частотой
. При синусоидальном распределении намагничивающей силы (рис. 2.20a).

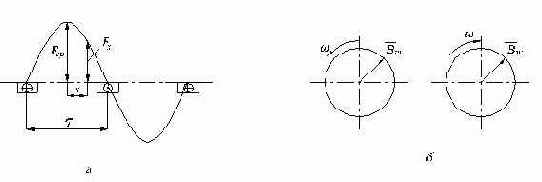

Рис. 2.20. Диаграмма распределения НС в воздушном зазоре (а) и годографы пространственного вектора НС прямого и обратного поля (б).
в каждой точке воздушного зазора, расположенной на расстоянии
от оси обмотки, будет действовать намагничивающая сила
, (2.26)
где
- намагничивающая сила, расположенная на оси обмотки.
Это выражение можно преобразовать к виду:
(2.27)
Каждый из членов этой суммы представляет собой вращающуюся или бегущую волну НС. В данном случае образуются две вращающиеся в противоположные стороны волны НС: прямая волна
, вращающаяся по направлению вращения ротора электрической машины, и обратная волна
, вращающаяся в противоположном направлении. Следовательно, пульсирующее поле можно представить в виде двух вращающихся в противоположные стороны полей, в каждом из которых максимальные значения результирующей НС и результирующей индукции в различные моменты времени остаются неизменными (рис. 2.20б). Если каждое из этих полей заменить пространственным вектором НС
или индукции
, то конец его будет описывать окружность, поворачиваясь на
электрических градусов за один период изменения тока.
