Холостой ход трансформатора


При холостом ходе трансформатора имеем



                                                              (1.26)



Первое из уравнений ничем не отличается от уравнения катушки с ферромагнитным сердечником. Следовательно, векторная диаграмма трансформатора (рис.1.18) в режиме холостого хода будет аналогичной векторной диаграмме катушки.

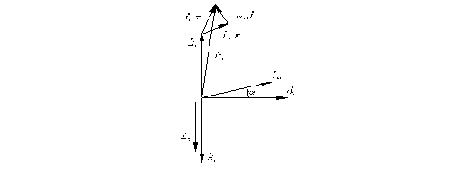

Рис.1.18.Векторная диаграмма трансформатора в режиме х.х.

Следует иметь ввиду, что на векторной диаграмме не отображены количественные соотношения между напряжениями I10R1, I10xр1 и ЭДС E1 и E2. На самом деле, напряжения I10R1, I10xр1 составляют всего несколько процентов E1. В свою очередь ток холостого хода I10 составляет всего от 10 до 4% номинального тока трансформатора. Поэтому с помощью опыта холостого хода определяется коэффициент трансформации:



.                                                                    (1.27)

Этот коэффициент указывается на щитках трансформаторов как отношение высшего напряжения к низшему:

.

Мощность потерь в обмотках трансформатора в режиме холостого хода пренебрежимо мала, так как  ток I10 достаточно мал. Все потери в этом режиме работы трансформатора определяются потерями в сердечнике.
