Полупроводниковый ключ переменного тока

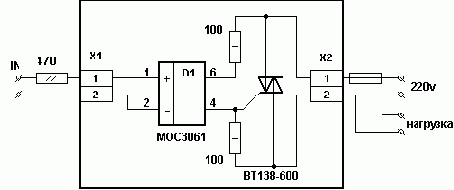

| Предназначен для коммутации переменного тока и управления нагрузкой от низковольтной цепи, имеет на входе оптодрайвер с детектором нуля фазы, что обеспечивает гальваническую развязку. Для увеличения коммутируемого тока симистор устанавливается на радиатор.  Основные технические характеристики: максимальное коммутируемое переменное напряжение, В 250 максимальный средний коммутируемый ток (без радиатора), А 1,8 ток управления, мА 10 габаритные размеры, мм 60х20х25  рис.1 Принципиальная схема  21b Вариант ключа на "зеркальной" плате более удобен, если необходимо установить семистор на радиатор (рис.2)  рис.2 Ключ, вариант 21b Документацию на используемые детали можно взять в разделе: Справочные материалы |
