Соединение проводов


Основные требования к элект­рическому соединению: обеспе­чить надежный и долговечный контакт в электрической цепи с сопротивлением, не превышаю­щим сопротивление эквивалент­ного участка целого проводника, а для соединений, работающих в условиях, не исключающих слу­чайное растяжение, обеспечить также механическую прочность не менее прочности проводника. Неразборные соединения выпол­няются пайкой, сваркой, опрес-совкой; разборные (без учета разъемных) — стягиванием ори помощи болтов, винтовых зажи­мов, штыревых выводов.

Наибольшие трудности при со­единениях вызывают алюминие­вые жилы, на поверхности кото­рых всегда имеется плохо прово­дящая, твердая и тугоплавкая оксидная пленка. После зачистки поверхности алюминия она мгно­венно образуется вновь. При пай­ке эта пленка препятствует сцеп­лению с припоем, при сварке об­разует в расплаве нежелательные включения. Температура ее плав­ления около 2000° С, то есть в три раза больше, чем алюминия. При креплении в винтовых зажимах алюминий проявляет другой свой недостаток — низкий предел те­кучести, в результате чего алю­миний «вытекает» из-под зажи­ма, ослабляя контакт.

Места соединений и ответвле­ний проводов надежно изоли­руют, они, как правило, не долж­ны при эксплуатации подвергать­ся растяжению и должны быть доступны для осмотра и ремонта. Как уже говорилось, соединяе­мые участки и ответвления про­водов размещают в соответствую­щих коробках с закрывающейся крышкой. В соединительных а ответвительных коробках провод­ники могут стягиваться винтовым соединением, для чего в основа­нии коробок запрессовываются либо гайки, либо винты.

Соединения контактными за­жимами. Такие зажимы в силу простоты и удобства широко при­меняются для присоединения проводов к розеткам, выключате­лям, к токонесущим элементам электроприборов, для соединения и ответвления проводов в элект­ропроводке. Контактные зажимы разделяются на винтовые и без винтовые (пружинные).
Оспов-ные виды контактных соедине­ ний приведены на рис. 14, а, б, в, г, д, Винтовые зажимы для од­ной роволочных алюминиевых и многонроволочпых медных жил снабжаются фасонной шайбой или шайбой-звездочкой, препят­ствующей выдавливанию жилы из-под крепления, а алюминиевые жилы — и разрезной пружинной шайбой, обеспечивающей посто­янное давление на жилу. Сталь­ные детали, а также детали для соединения с алюминиевыми про­водами должны иметь антикорро­зийное гальваническое покрытие. С конца провода, подготавлива­емого для изгибания в кольцо, срезают изоляцию на длине, рав­ной трем диаметрам винта плюс 2 — 3 мм. Чтобы отдельные про­волочки многопроволочной жилы по расходились, их свивают в плотный жгутик. Жилы зачи­щают мелкой наждачной бума­гой, смазанной вазелином. Подго­товленный конец жилы кругло­губцами (или пассатижами на круглой оправке) изгибают в кольцо с диаметром отверстии, соответствующим винту. Изгиб кольца на винтовом зажиме дол­жен быть направлен по часовой стрелке. Зажимной винт или гай­ку затягивают до полного сжатия пружинной шайбы и дожимают еще примерно на половину обо­рота.





Рис. 14. Основные типы контактные соединений: а — соединение одно-проволочной жилы со штыревым выводом (1 — гайка; 2 — пружинная шайба; 3 — шайба-звездочка; 4 — стальная шайба; 5 — штыревой вы­вод); б — соединение однопрово-лочной жилы с плоским выводом (1 — шайба-звездочка; 2 — винт; 3 — пружинная шайбе; 4 — плоский вывод); в — контактный зажим для присоединения алюминиевых жил (1 — винт; 2 — пружинная шайба; 3 — шайба или основание контакт­ного зажима; 4 — провод; S — ско­ба, ограничивающая растекание алю­миниевой жилы); f — соединение жилы с гнездочым выводом; д — безвинтовой контактный пружиня­щий зажим

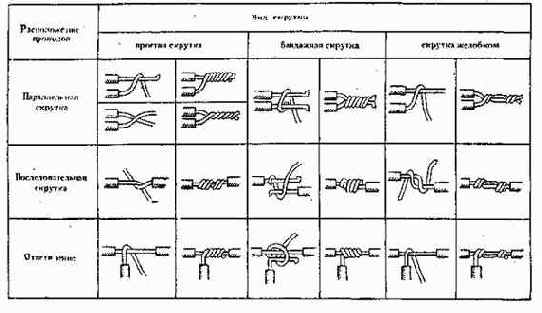

Таблица 4



Основные виды соединений проводов под пайку





Большинство унифицирован-шлх установочных изделий рас­считано на винтовое соединение втычного типа, при котором пря­мой конец жилы вводится в за­жим без формирования кольца.


В светильниках с люминесцент­ными лампами соединения прово­дов с патронами ламп и старте­ров выполнены в виде безвинто­вых зажимов — пружинящих пластин из высококачественной бронзы. Попытка вытянуть про­вод из такого зажима может при­вести к поломке зажима. Для ос­вобождения провода вставляют в зажим тонкую отвертку пли стальную спицу, которая отож­мет пружину и освободит про­вод.

В резьбовых патронах для ламп накаливания, патронах для люминесцентных ламп и старте­ров, проходных и встроенных ма­логабаритных выключателях кон­тактные зажимы рассчитаны m присоединение только медных проводов.

Соединение проводов пайкой. Подобное соединение обеспечива­ет долговечный контакт с отлич­ной проводимостью. Кроме про­водов, майка применяется для соединений выводов улектроэлементов в электрооытовых прибо­рах и особенно широко — в ра­диоэлектронной аппаратуре. Для соединений, подвергающихся ме­ханическим воздействиям или на­греву, пайка не применяется.



Рис. 15. Соединение многопрово­лочных жил

Для пайки и лужения жил обычно применяют оловянно-свннцовый припой ПОС-30 или ПОС-40. Цифры соответствуют содержанию олова в процентах (по массе). Температура плавле­ния этих припоев 255° С и 234° С соответственно. В качестве флю­са для пайки и лужения медных жил. применяют канифоль, кото­рую удобно использовать в виде 20%-ного спиртового раствора (по объему). Флюс наносится на жилы кисточкой.

Перед пайкой жилы зачищают мелкой наждачной бумагой до блеска, залуживают и закреп­ляют между собой. Основные ви­ды соединений проводов иод пай­ку показаны в таблице 4 и на рис. 15.

Вид соединения выбирается в зависимости от материала жилы, ее сечения и др. При пайке алю­миниевых жил рациональна скрутка желобком, в котором под слоем расплавленного приноя легче защищать жилы от оксид­ной пленки. Бандажная скрутка удобна для жил больших сече­ний, которые свить между собой трудно.


В последнем случае удоб­но применить и совмещение бандажной скрутки с формирова­нием желобка. Для бандажа бе­рется медная проволока диамет­ром 0,6 — 1, 5 мм, но не больше диаметра паяемых жил. Бандаж­ная проволока зал уживается, как и каждая подготовленная для пайки жила, в отдельности.

На пайку одной скрутки при­поя потребуется больше, чем спо­собно донести жало паяльника. Поэтому кончик палочки припоя подносят непосредственно к жа­лу паяльника, прогревающего скрутку, чтобы припой, расплав­ляясь, затекал в скрутку. Коли­чества припоя будет достаточно, если он обволакивает скрутку так, что витки бандажа или скрутки просматриваются пз-под слоя припоя.

После пайки остатки канифоли удаляют ватным тампоном, смо­ченным в ацетоне.

Оксидную пленку, препятству­ющую пайке алюминиевых жил, необходимо разрушать в процес­се пайки. Предварительное залу-живаяие облегчает пайку алюми­ниевых жил. Его проводят рас­плавленным припоем под слоем швейного масла или расплавлен­ной канифоли с добавлением в расплав стальных опилок. Опил­ки под нажимом жала паяльни­ка, «натирающего» жилу, разру­шают пленку, обеспечивая хоро­шее залужпвапие. Предваритель­ная зачистка алюминиевой жилы наждачной бумагой, обильно сма­занной вазелином, также упро­щает залуживанне: вазелин, оста­ваясь на жиле, изолирует зачи­щенные места от кислорода воз­духа. Пайку залуженной жилы ведут аналогично пайке медных проводов.

Соединение проводов сваркой. Наиболее простой способ сварки алюминиевых жил сечением до 10 мм2 и медных — до 4 мм2 — контактный разогрев их концов угольным электродом до образо­вания расплавленного шарика. Нагрев происходит в точке со­прикосновения электрода и жи­лы. Концы свариваемых жил и электрод подключают к вторич­ной обмотке трансформатора мощностью не менее 0,5 кВА и выходным напряжением 6 — 10 В. Для сварки можно применить ла-бораторный довятиампериый ав­тотрансформатор (ЛАТР), сняв с нею регулирующий напряжение ползунок и намотав поверх сете-вои обмотки вторичную обмотку, которую нужно изолировать от сетевой несколькими слоями бумаги от крафт-пакетов и по­верх нее несколькими слоями ла-коткани или изоляционной ленты с хлопчатобумажной основой.



Трансформатор несложно намо­тать и самостоятельно. Для него потребуется Ш-образное транс­форматорное железо с сечением магнитопровода S не менее 25 см2. Число витков обмоток первичной W1 и вторичной W2 определяется:

W1=40U1/S;

Например, для напряжения сети U1=220 В и сечения магнитопро­вода S = 30 см2 первичная обмот­ка должна иметь 293 витка, а для выходного напряжения в 10 В вторичная обмотка — 13 витков. Первичная обмотка наматывается проводом диаметром 0,8 — 1 мм, вторичная может быть намотана в несколько проводов параллель­но, например в три провода диа­метром по 3 мм. Главное, чтобы общее сечение проводов вторич­ной обмотки было не меньше 15 — 20 мм2.

Для электрода годится уголь­ная щетка от коллекторного электродвигателя или графито­вый вкладыш от троллейбусной штанги. На рабочей плоскости электрода вырезается ножом не­большая лунка, в которую засы­пается флюс и где формируется на свариваемых жилах расплав­ленный шарик. Вариант кон­струкции зажимов для электрода и свариваемых жил показан ва рис. 16. Можно работать и раз­дельными зажимами, не связан­ными в одну конструкцию. Одна­ко при этом потребуется помощ­ник для выключения трансфор­матора.

С проводов, подлежащих свар­ке, осторожно срезают изоляцию на длине 40 — 50 мм, зачищают провода наждачной бумагой до блеска и скручивают под сварку (рис. 17). Для защиты расплава о г кислорода воздуха электромон­тажники применяют флюс «ВАМИ», состоящий из хлористо­го калия, хлористого натрия и криолита, взятых в соотношении 5:3:2 (по массе). Можно обой­тись и обычной бурой (тетрабора-том натрия), продающейся в ап­теках.

Перед сваркой в лунку уголь­ного электрода насыпают флюс и опускают скрутку проводов, при­жимая их к электроду. Вклю­чают трансформатор. Под слоем расплавившегося флюса концы жил оплавляются и сливаются в шарик. Помните, что отводить жилы от электрода можно только после остывания (затвердевания) спая.


За процессом сварки на­блюдают через очки для газосвар­щика или синий светофильтр, за­ крепленный на очковой оправе. Чтобы уменьшить потери на­пряжения, трансформатор раз­мещают поближе к месту сварки. Сетевой выключатель выводят от­дельным шнуром и держат в ле­вой руке. Для этой цели подхо­дит проходной выключатель, устанавливаемый в торшерах или настольных лампах в разрезе шнура. После сварки соединение очищают от флюса стальной щет­кой, покрывают лаком и изоли­руют.

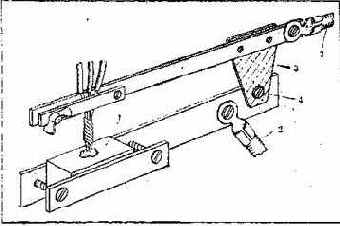

Р и с. 16. Зажим для сварки жил про­водов: 1 — угольный электрод; 2 — шина для подключения к сварочно­му трансформатору; 3 — изоляцион­ная пластина; 4 — шарнирное соеди­нение





Pис. 17. Скрутка жил под сварку: в — алюминиевые жилы; б, в — алюминиевая и медная жилы; г — сварное соединение

Хотя сварка проходит без брызг и капель расплавленного метал­ла, для перестраховки ее следует выполнять в перчатках (лучше — кожаных) и в защитных очках-светофильтрах. На пол необходимо положить лист асбеста, орга­лита или фанеры.

Полезно предварительно осво­ить технологию процесса на от­резках ненужных проводов, при­чем угольный электрод предвари­тельно нужно обжечь (лучше все­го на открытом воздухе).
